dibujo isometrico

este vídeo te ayudara a realizar un dibujo isometrico en papel bon

vistas

Se denominan vistas principales de un objeto, a las proyecciones ortogonales del mismo sobre 6 planos, dispuestos en forma de cubo. También se podría definir las vistas como, las proyecciones ortogonales de un objeto, según las distintas direcciones desde donde se mire.           Las reglas a seguir para la representación de las vistas de un objeto, se recogen en la norma UNE 1-032-82, "Dibujos técnicos: Principios generales de representación", equivalente a la norma ISO 128-82

DENOMINACIÓN DE LAS VISTAS

Si situamos un observador según las seis direcciones indicadas por las flechas, obtendríamos las seis vistas posibles de un objeto. Estas vistas reciben las siguientes denominaciones: Vista A: Vista de frente o alzado Vista B: Vista superior o planta Vista C: Vista derecha o lateral derecha Vista D: Vista izquierda o lateral izquierda Vista E: Vista inferior Vista F: Vista posterior

Acotacion

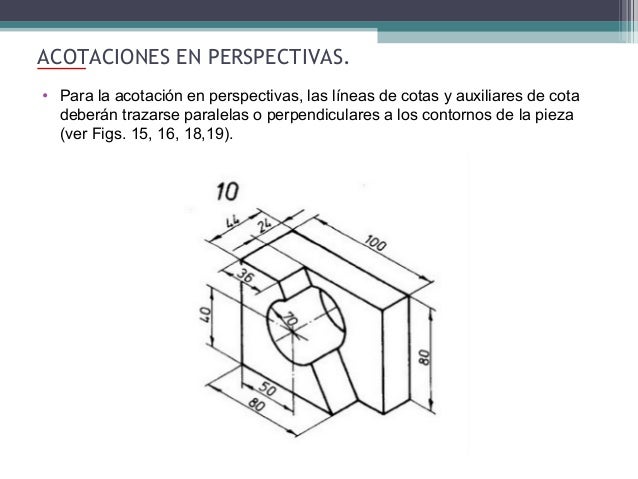

La acotación es la representación de las dimensiones y otras características de un objeto en el dibujo técnico. Además de las dimensiones, la acotación también representa información adicional (distancias, materiales, referencias, etc.) mediante el uso de líneas, símbolos, figuras y notas.¹

La acotación está regulada en Europa por la norma DIN 406, y a nivel internacional por la norma ISO 129-1:2004 (International Organization for Standardization, Nº129, apartado 1) y su entrada en vigencia es del año 2004. Existen normas más específicas como la ISO 2768-1, que define las reglas para las tolerancias generales de longitudes y ángulos, y la ISO 2768-2 sobre normas generales de forma y posición.

tangencias

Tangencia

Tangente proviene del griego «tangens»=que toca.¹ La tangente a una curva en uno de sus puntos, es una recta que toca a la curva en el punto dado, el punto de tangencia (se puede decir que «forman un ángulo nulo» en la vecindad de dicho punto). Esta noción se puede generalizar, desde la recta tangente a un círculo o una curva, a «figuras tangentes» en dos dimensiones (es decir, figuras geométricas con un único punto de contacto, por ejemplo la circunferencia inscrita), hasta los espacios tangentes, en donde se clasifica el concepto de «tangencia» en más dimensiones.

dibujo isometrico



concepto de dibujo isometrico

Proyección isométrica

Una proyección isométrica es un método gráfico de representación, más específicamente una axonométrica¹ cilíndrica² ortogonal.³ Constituye una representación visual de un objeto tridimensional en dos dimensiones, en la que los tres ejes ortogonales principales, al proyectarse, forman ángulos de 120º, y las dimensiones paralelas a dichos ejes se miden en una misma escala.

El término isométrico proviene del idioma griego: "igual medida", ya que la escala de medición es la misma en los tres ejes principales (x, y, z).

La isometría es una de las formas de proyección utilizadas en dibujo técnico que tiene la ventaja de permitir la representación a escala, y la desventaja de no reflejar la disminución aparente de tamaño -proporcional a la distancia- que percibe el ojo humano.
